產品概述
戶內高壓帶電顯示器組內容包含戶內高壓帶電顯示器DXNQ-20C、含連接電纜VIO-DXN-L(長四米)絕緣礙子傳感器三相，配合高壓感測器構成高壓帶電顯示裝置。用於顯示高壓線路帶電狀態，具有閉鎖接點輸出功能的顯示器可同時閉鎖高壓電氣設備(另購)，防止電氣誤操作，誤入帶電間隔。
- 配合遮蔽電纜及低容量感測器，更安全的測試電壓。
- 帶電顯示器可以和開關設備一起進行工頻耐壓試驗。
- 明亮的LED顯示，有更長的工作壽命，付開關測試功能。
- 輔助接點控制容量為3.5A~7A、250VAC或30VDC。
- 安裝維護方便，配件可獨立換修(可客製化)。
- 以英文介面顯示測試結果。
- 相序為L1/L2/L3 (黑底白字)。
- 電壓電容15pF。
- 應用範圍：適用於24kV電力產品。
- 工作電源: 110~220V AC/DC共用。
技術參數
| DXN-Q-20C技術參數 | |
| 環境溫度 | -25°C~+55°C |
| 工頻耐壓 | 2kV/1min |
| 啟輝電壓 | 15%~40%Un |
| 額定頻率 | 50Hz或60Hz |
| 保護等級 | IP54 |
| 輔助電源電壓 | 110V/220V AC /DC |
| 外型尺寸 | 96×48×88(mm) |
| 開孔尺寸 | 91×44(mm) |

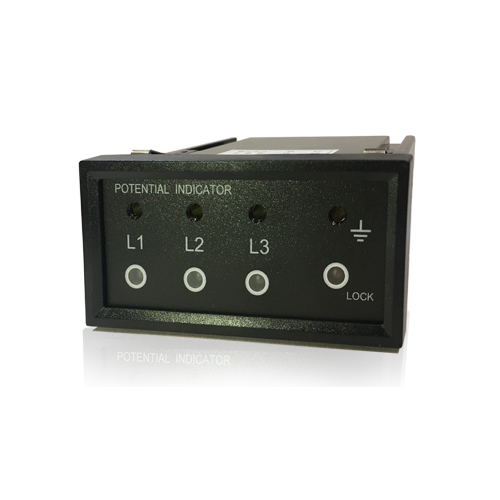

DXN-Q-20C戶內高壓帶電顯示器
配套電纜
配件型號：VIO-DXN-L(四米長) 3PCS每套電纜包含 L1、L2、L3 三條電纜， 每條電纜上有L1、L2、L3 相序顏色及長度標識。電纜的長度為四米(如有特殊要求 可客製化歡迎聯繫)。
- 電纜顏色： 黑
- 電壓電容 15pF
- 備註：適用於24kV產品

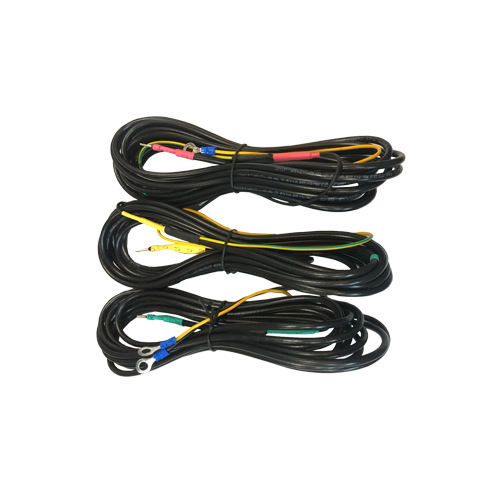

VIO-DXN-L戶內高壓帶電顯示器電纜
配套支柱絕緣子式電壓傳感器
CGR210C20/16A採用環氧樹脂自動壓力凝膠工藝（簡稱APG工藝）成型的新型電壓感 測器。適用於戶內3.6～40.5kV，頻率50/60Hz的戶內高壓電氣設備中，與戶內高壓帶 電顯示器配套使用，反映高壓迴路帶電狀況。
CGR210C20/16A 絕緣子式傳感器
技術參數
| DXN-Q-20C技術參數 | |
| 額定電壓(kV) | 24 |
| 雷電沖擊(kV) | 125 |
| 工頻耐壓(kV/1min) | 68 |
| 局部放電(pC) | ≦10 |
| 爬電距離(mm) | ≧480 |
| 電容量(pF) | 15±20% |
| 高度(mm) | 210 |
