模擬狀態指示器

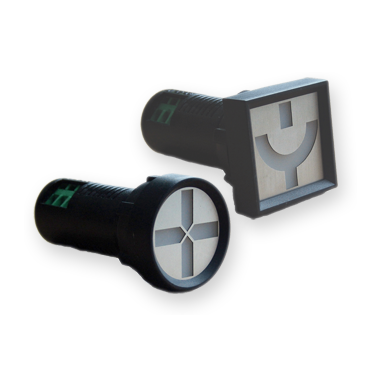

產品概述
類比工作狀態指示器可類比電力系統的開關、斷路等開關設備的工作位置和狀態，廣泛應用於電廠、電站、變電所各類中央控制室類比屏及配電盤門開關櫃面板。ADWZ25系列類比工作狀態指示器，可靠性高，交直流電源均可使用。
技術參數
|
額定工作電壓 |
DC/AC 98V~242V |
|
發光強度 |
>40cd/㎡ |
|
工頻耐壓 |
2kV/1min |
|
絕緣電阻 |
≧100MΩ |
|
功率消耗 |
≦1W |
|
外殼溫升 |
<5°C |
|
工作環境 |
-15°C~+50°C |
|
工作壽命 |
>10年 |
|

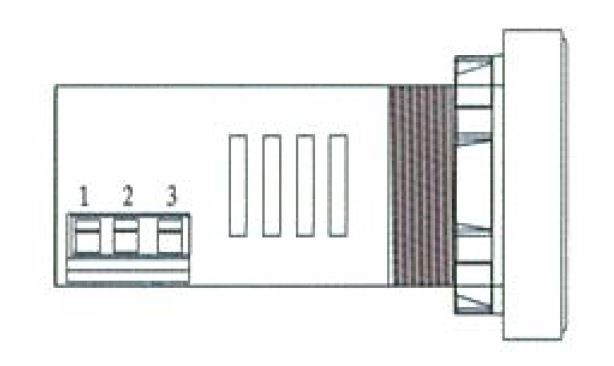

外形尺寸 |
37.5×37.5×62(mm) |
|
開孔尺寸 |
Φ25mm孔上方有一個3X2mm方型槽 (如下方圖所示) |
|
顯示功能 |
紅、綠兩種顏色和圖形指 示開關元件的工作狀態(可制定成多種圖形和顏色) |

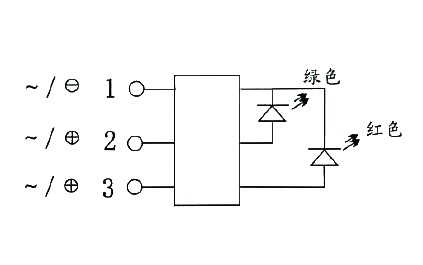

接線圖

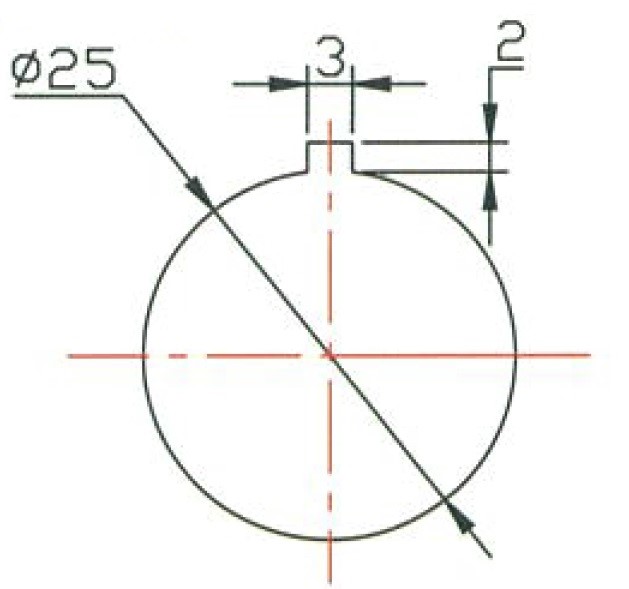

開孔圖
