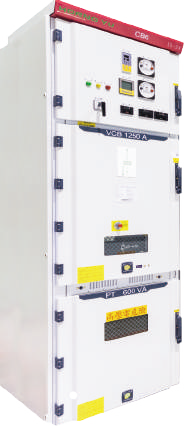

中壓配電盤櫃
產品說明

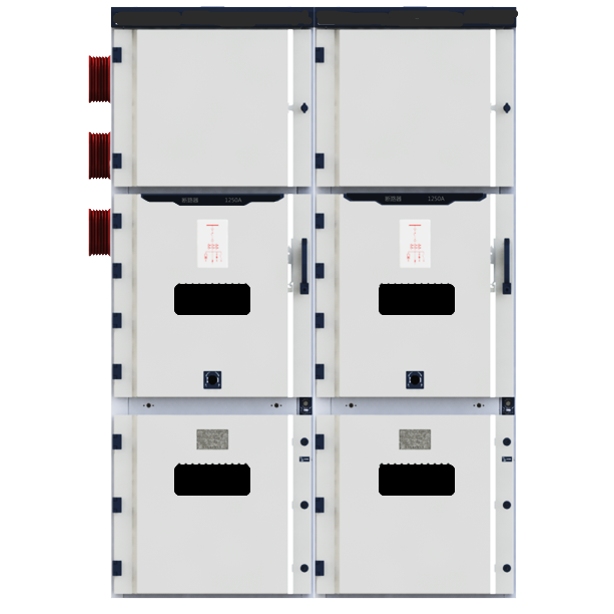

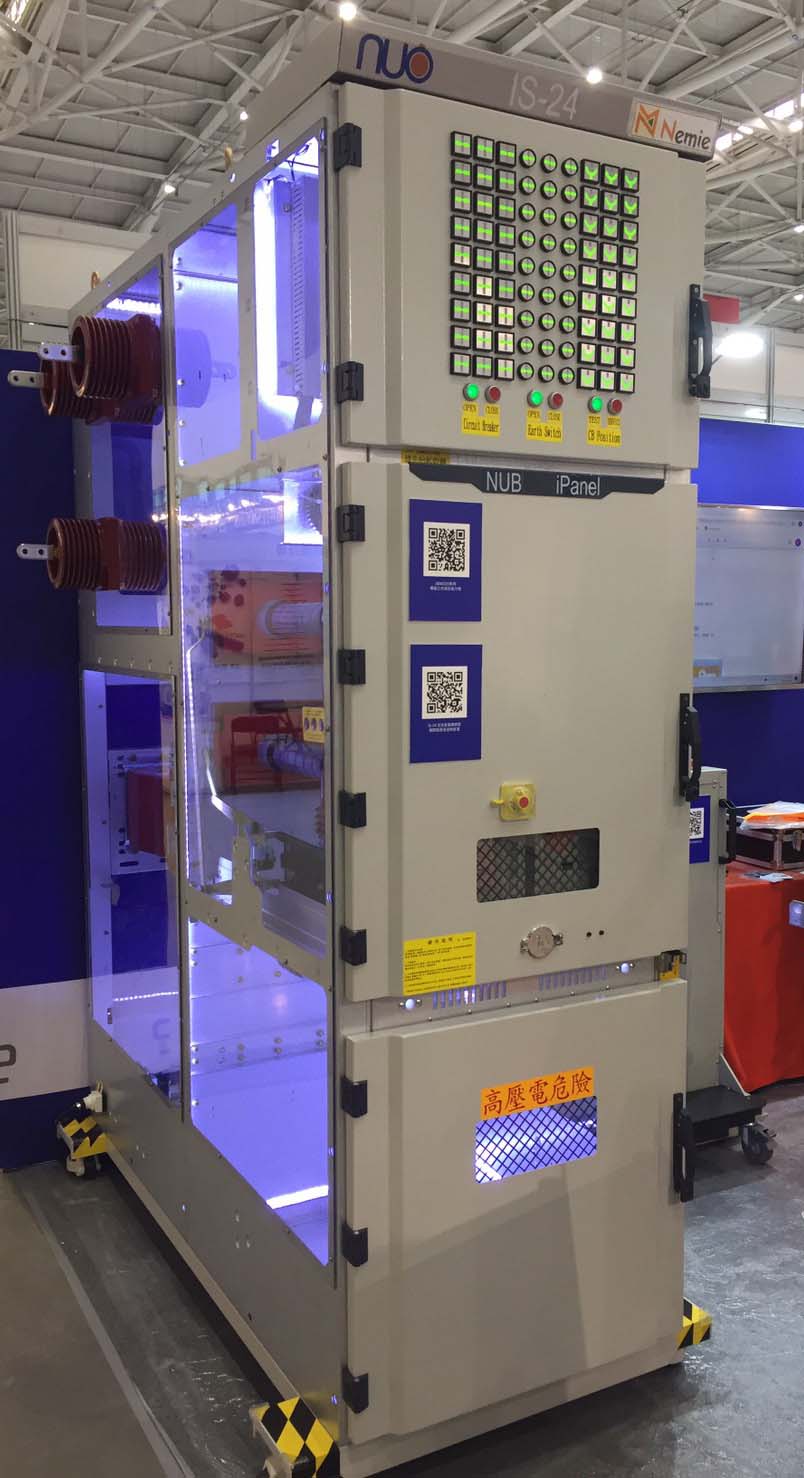

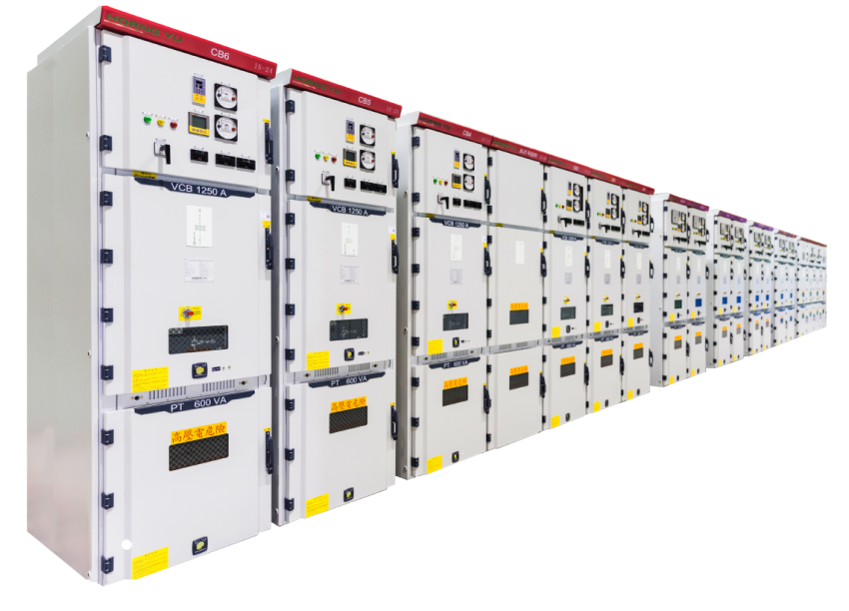

IS-24 交流金屬閉鎖型開關裝置及控制裝置(以下簡稱中置櫃)，適用於額定電壓12/24kV三相交流電力系統，作為電力的傳輸與分配，並對電路執行控制、監測及保護。 本公司中置櫃符合國際電工委員會IEC 62271-200及中華民國CNS 15156-200標準《高電壓開關設備和控制設備-第200部：額定電壓高於1kV且在52kV以下之交流金屬閉鎖型開關設備及控制設備》，並經過國際ILAC實驗室及台灣大電力研究試驗中心通過型式試驗合格，具有完善及可靠的防誤操作功能，為電力系統提供更加安全的用電環境，是輸配電系統的首選方。 |
 |
櫃體特點
| 模組 | 盤體各單元均採模組化設計，有效降低組裝錯誤率。模組化設計可庫存單元件，提高生產效率，縮短交期。 |

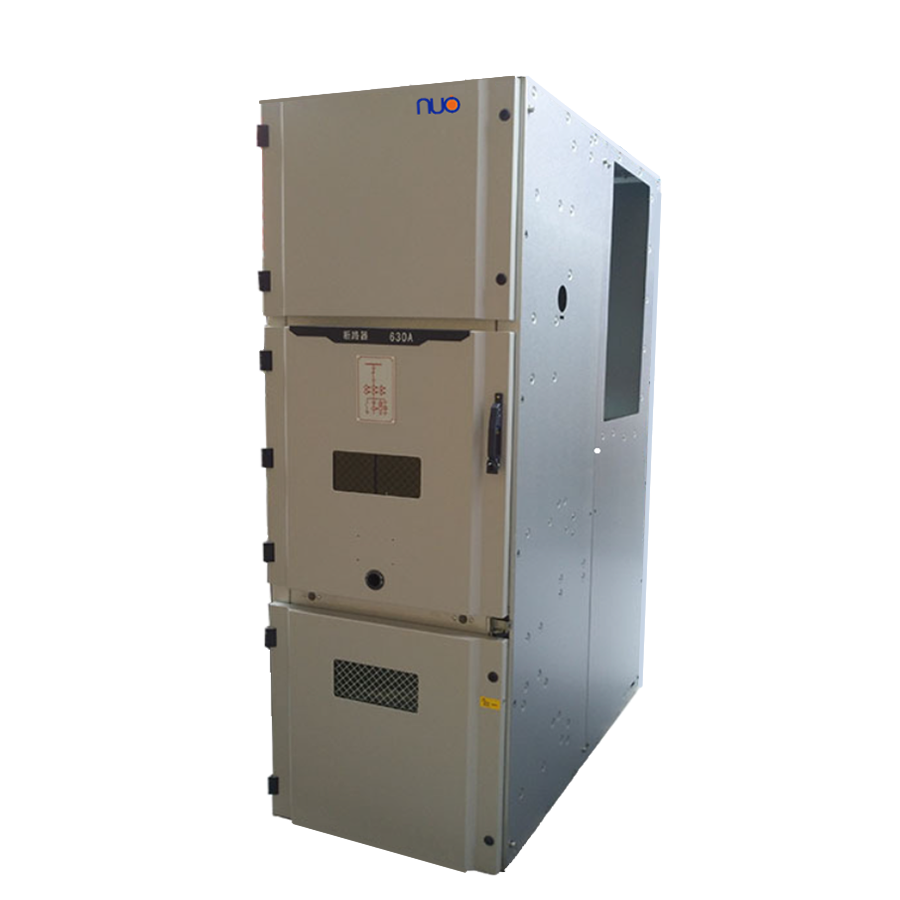

| 外殼 | 盤體選用高抗腐蝕性之鍍鋁鋅鋼材，並採用內折雙折彎加工技術，提高結構強度。 殼體全面採用2.0t鋼材製造完成，通過燃弧、耐震、鹽霧、接地連續性等性能試驗驗證。 |

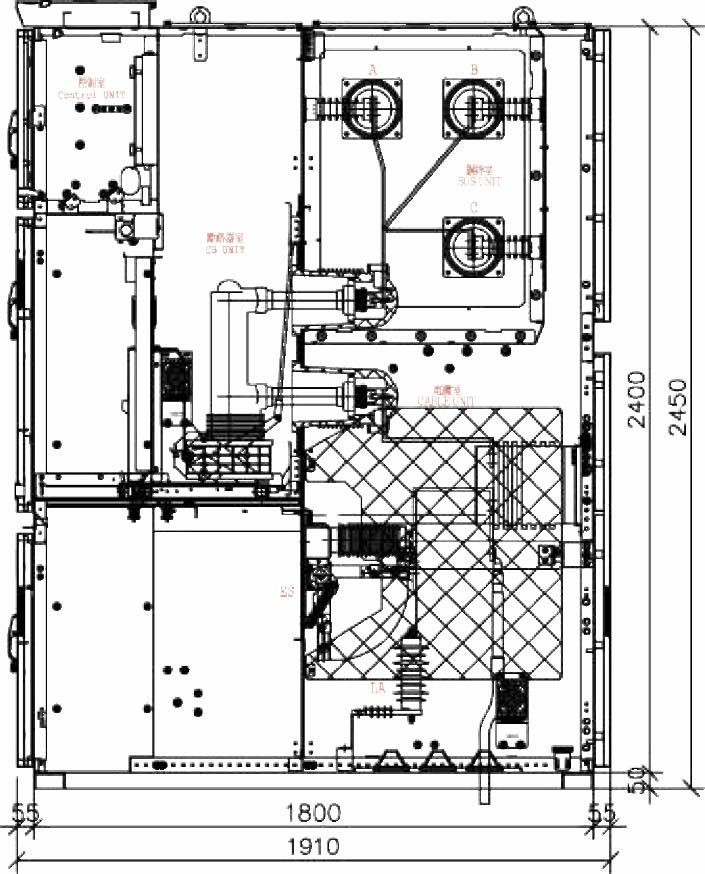

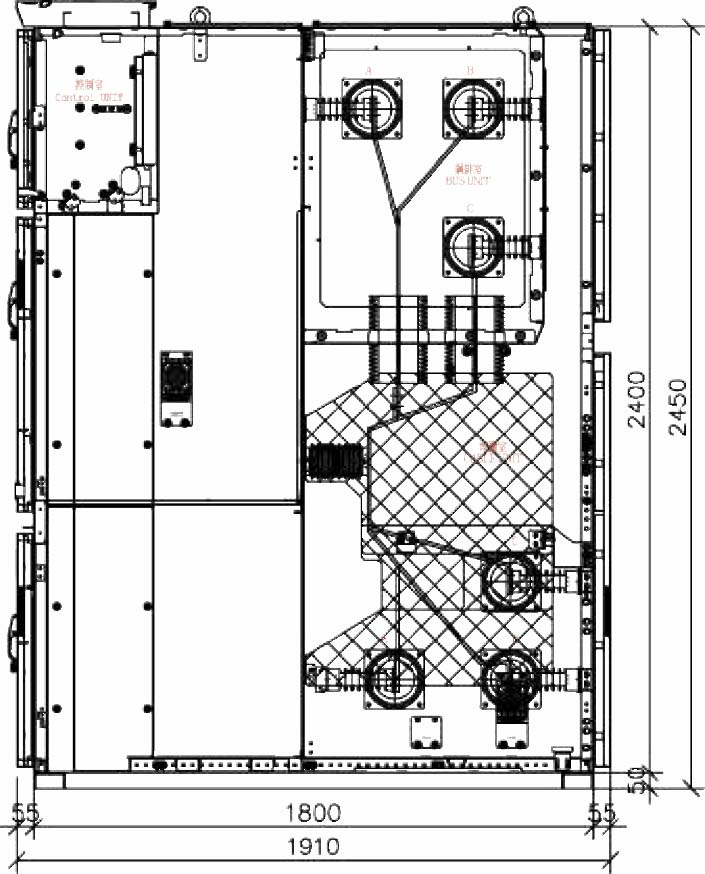

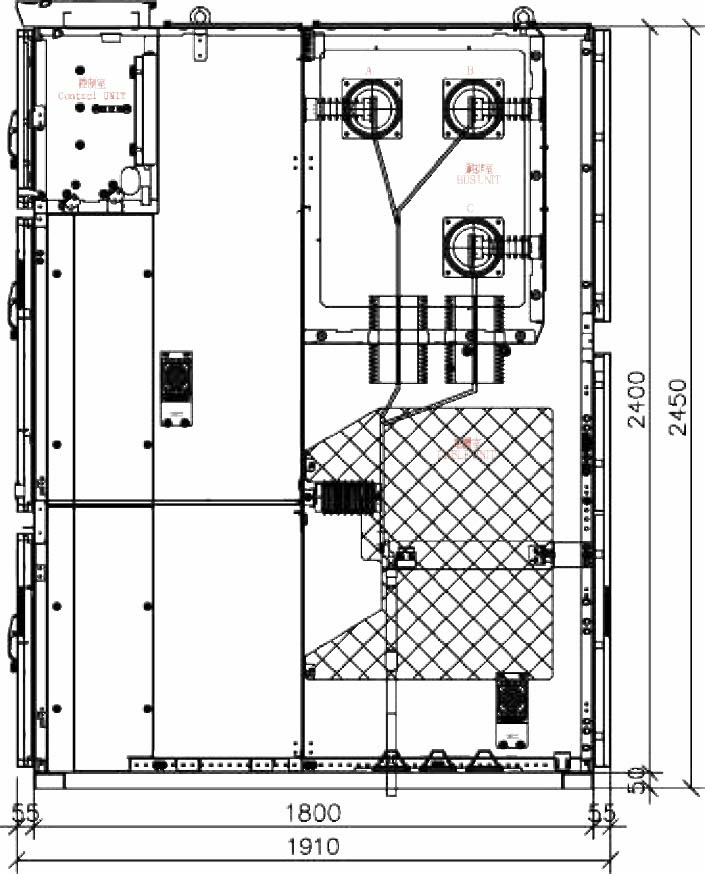

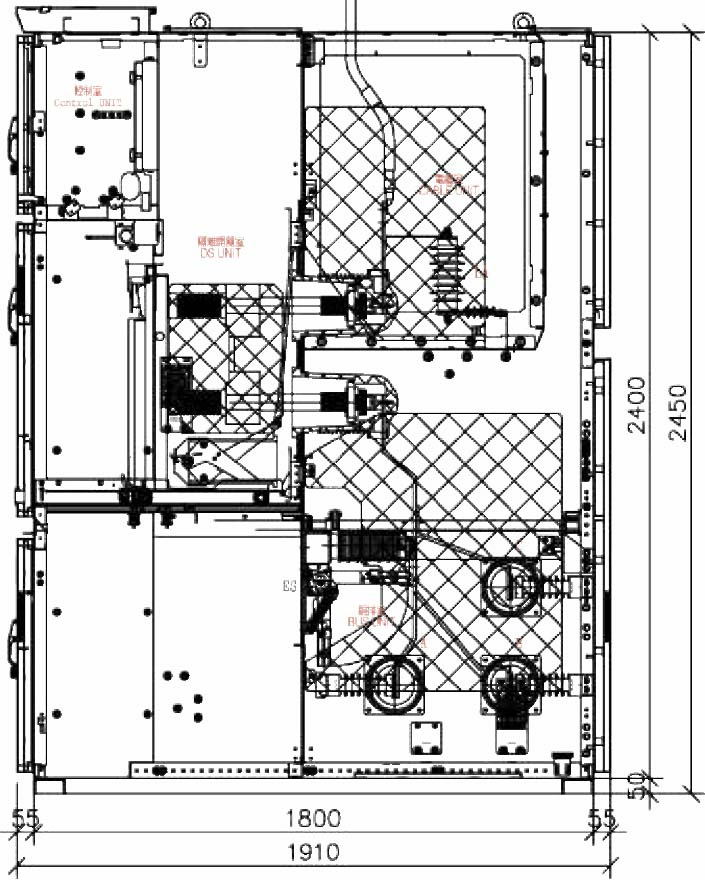

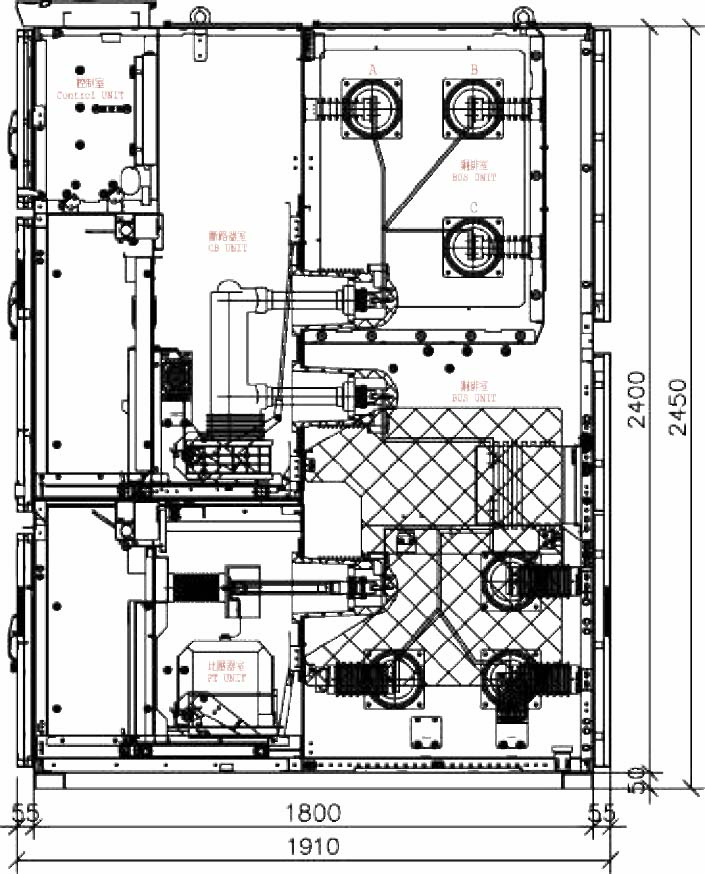

| 隔室 | 主要電氣元件均有獨立分隔室，如斷路器室、電纜室、銅排室、儀表室。 通過規範最高等級LSC 2B-PM互鎖控制型型式認證，即所有可接近之分隔室均裝置最安全的機械連鎖功能。 |
| 體積 | 電壓等級24kV，櫃體最小可做800mm寬，並具有良好的絕緣防護，提高運轉安全性。緊湊微型櫃體，可減小建築物變電站空間，提升使用容積率。 |
| 環保 | 鍍鋁鋅鋼材採用鉚釘螺栓組裝，無須烤漆及焊接，有效降低環境污染。未來更換斷路器、隔離開關、比壓器等元件，不須重新製作銅排及鈑金。 |

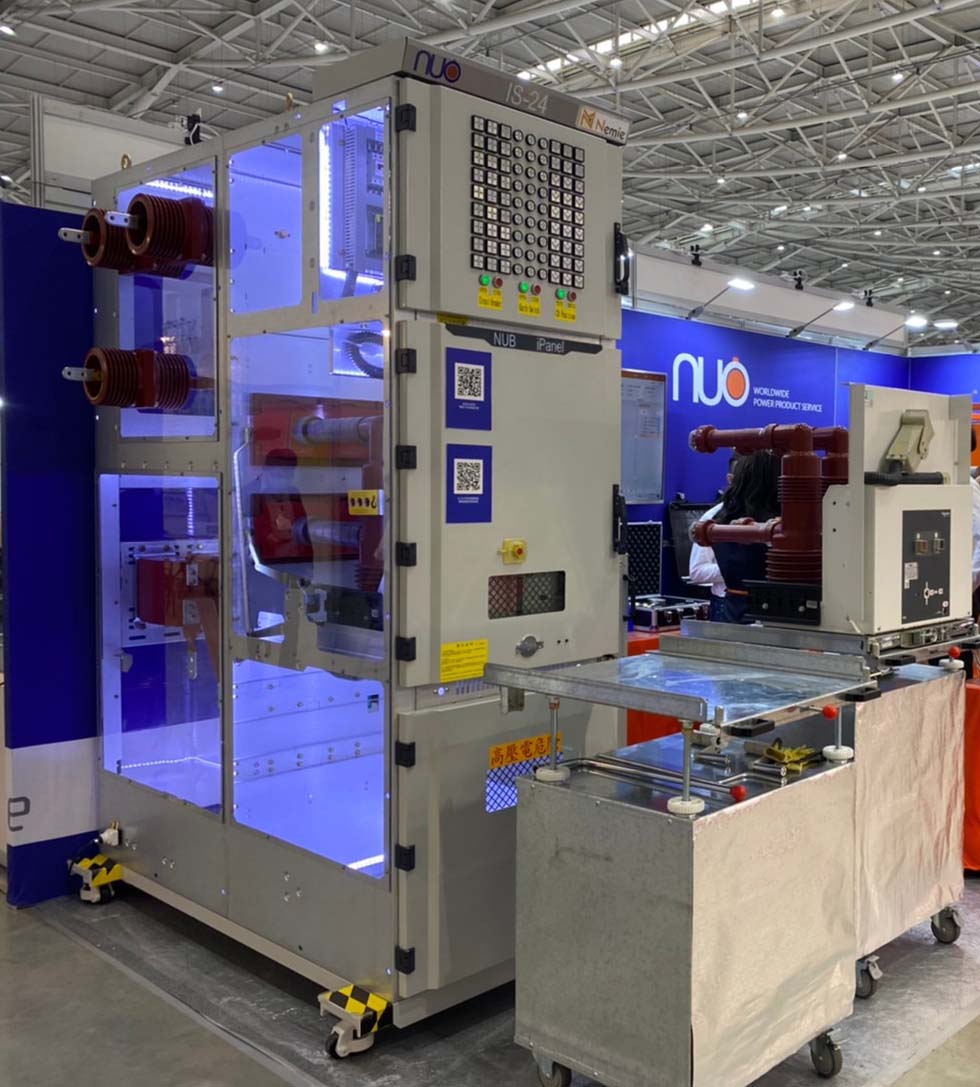

| 手車 | 斷路器、隔離開關、比壓器均採手車式，可實現快速移出移入，達到短時間維護檢修。手車可選配電動操作，替用電大戶實現年度歲修時，爭取縮短檢修時間及人力支出。 |
| 互鎖 | 斷路器、控制單元、接地開關、箱門均有機械防誤操作互鎖裝置，提升維護人員安全。符合規範最高等級互鎖控制型，實現無需使用工具，櫃體備有安全互鎖裝置。 |

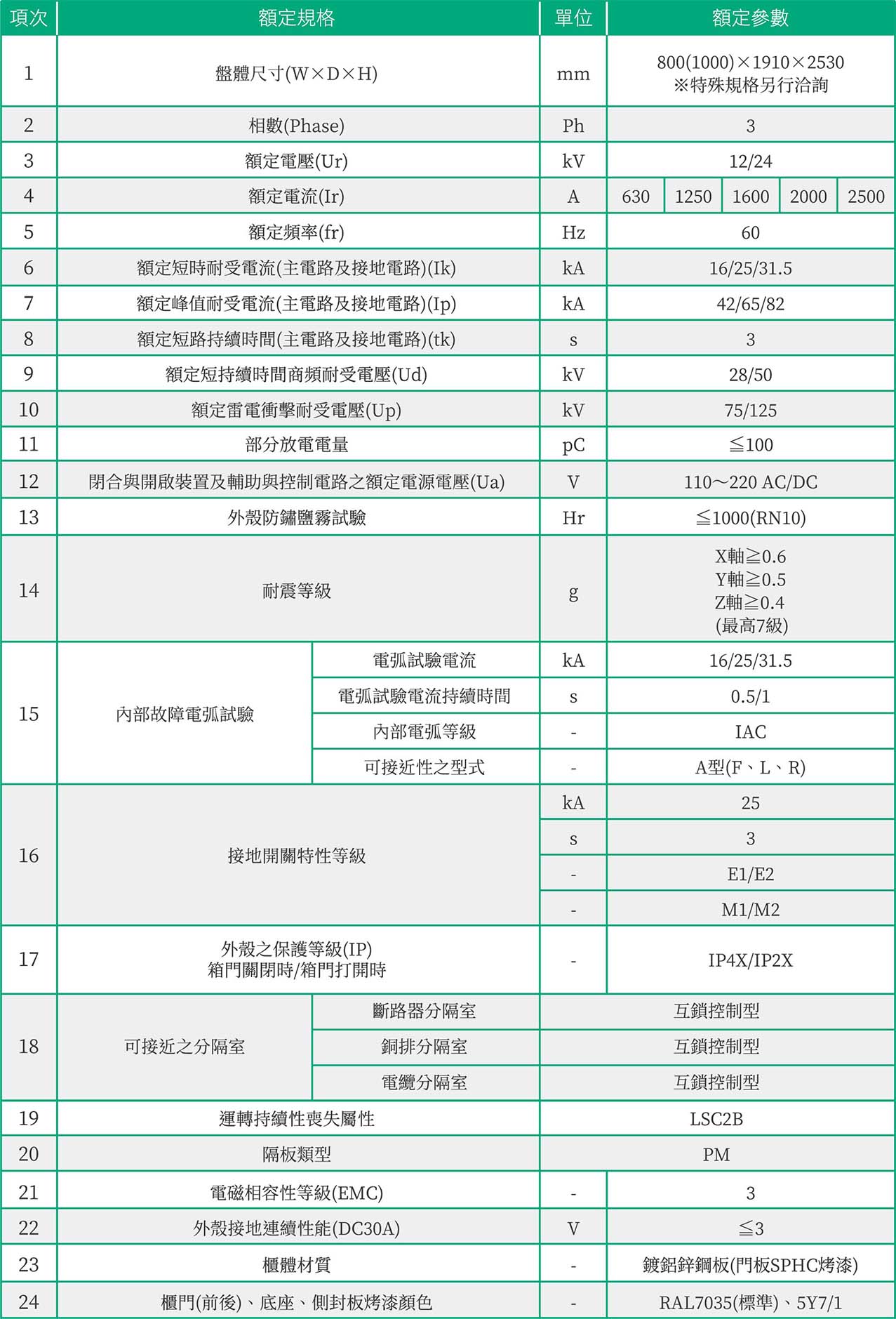

技術規格
